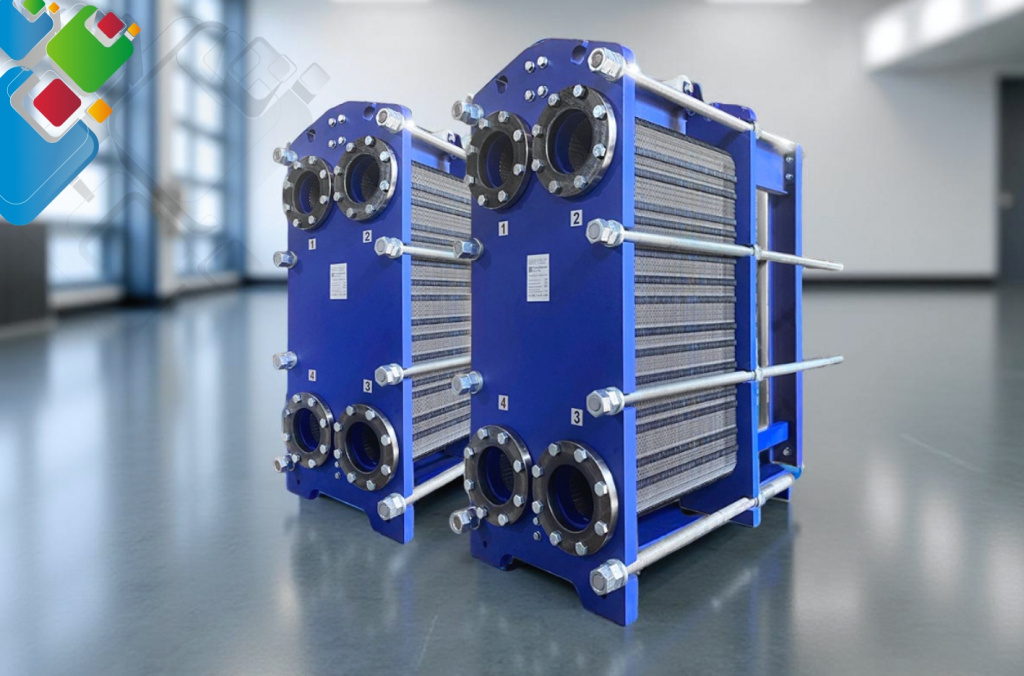

Необходимость наличия второго теплообменника в ИТП

Второй теплообменник в ИТП — это не «излишество», а инженерное решение, которое закрывает три практические задачи: бесперебойное теплоснабжение и ГВС при ремонте или промывке основного аппарата, гибкое управление сезонной нагрузкой и выполнение требований нормативов для социально значимых объектов (СП 41-101-95, СП 124.13330, СП 60.13330). В статье — пять причин резервирования, четыре практические схемы (один ТО, два по 100/0, два по 50/50, два по 60/40 или 70/30), обвязка, автоматика, стоимость и список объектов, где второй аппарат обязателен по правилам.

Пять причин ставить второй теплообменник в ИТП

Резервирование — это не страховка «на всякий случай», а инструмент, который превращает плановое обслуживание в обычную рутину без остановки ГВС или отопления. Ниже пять реальных причин, по которым проектировщик добавляет второй аппарат в схему индивидуального теплового пункта (см. принципы работы и устройство ИТП).

1. Плановый ремонт без остановки потребителей

Уплотнения в разборном пластинчатом теплообменнике имеют ресурс 8-15 лет — рано или поздно их меняют. С одним аппаратом дом без ГВС минимум на 2-3 дня. С двумя — переключили вентили, и ремонтная бригада спокойно работает на резервном без давления на сроки. Подробнее про замену теплообменника и сроки работ.

2. Промывка без отключения

Химическая промывка пластинчатого теплообменника по ГОСТ Р 55061 занимает 4-12 часов. Если ИТП обслуживает социальный объект или дом 24/7, отключать ГВС на полдня для промывки нельзя. Резерв снимает проблему: один промывается, второй держит нагрузку. См. промывку пластинчатого теплообменника.

3. Аварии и течи

Прорыв уплотнения, трещина пластины, заклинивший клапан — статистика аварий по ИТП показывает, что 60-70% инцидентов случаются вне рабочего времени аварийной бригады. Резервный аппарат позволяет диспетчеру переключить контур и спокойно дождаться монтажников. Без резерва — холодные стояки и жалобы.

4. Сезонная нагрузка

Расчётная нагрузка отопления зимой и нагрузка ГВС летом отличаются в 2-4 раза. Один большой аппарат работает летом на 20-30% мощности — это плохой режим: ламинарный поток, накипь, низкий КПД. Два меньших по 50% дают нормальную турбулентность в обоих режимах. См. расчёт теплообменника.

5. Требования нормативов для соцобъектов

СП 41-101-95 «Проектирование тепловых пунктов» прямо требует резервирования теплообменников ГВС для больниц, родильных домов, детских учреждений с круглосуточным пребыванием. Без второго аппарата объект не примут в эксплуатацию — это формальное основание, которое не обходится разговорами с экспертизой.

Схема с одним теплообменником — когда это оправдано

Самая простая и дешёвая конфигурация: один пластинчатый теплообменник на отопление, один — на ГВС (или один общий двухступенчатый). Внутренний резерв отсутствует. См. также общую схему работы ИТП.

Минусы одного теплообменника

• 100% простой ГВС при любом ремонте основного аппарата
• Плохой КПД при сильно переменной нагрузке (лето/зима)
• Невозможна промывка без отключения потребителей
• Авария = полная остановка горячей воды или отопления
• Не проходит экспертизу для социальных объектов

Подбор моделей для одноконтурной схемы — в каталогах теплообменников для отопления и теплообменников для ГВС.

Схема с двумя ТО 100/0 — полное резервирование

Оба теплообменника рассчитаны на 100% нагрузки. Один работает, второй стоит «в холодном резерве» с закрытыми отсечными клапанами. При плановом или аварийном переключении вентили коммутируют поток за 15-30 минут. Это эталон надёжности для критичных объектов.

Плюсы схемы 100/0

• Полная резервация: ремонт без снижения мощности
• Простая логика автоматики — переключатель «А/Б»
• Возможна периодическая ротация (раз в месяц) для равномерного износа
• Резервный аппарат можно использовать как складной запас уплотнений и пластин
• Соответствует СП 41-101-95 для социальных объектов

Минусы схемы 100/0

• CAPEX +80-100% к стоимости теплообменного оборудования
• Резервный аппарат простаивает — деньги «лежат» без работы
• Уплотнения резервного ТО стареют без работы (5-7 лет ресурса даже в покое)
• Большая площадь ИТП — требует +30-50% к плану помещения

Подробнее про планировку помещения — в разделе проектирования ИТП.

Схема с двумя ТО 50/50 — параллельная работа

Два теплообменника по 50% расчётной нагрузки работают параллельно. При выходе одного из строя второй закрывает 50% — это критично меньше, чем 0%, и обычно достаточно для перехода в дежурный режим (понижение температуры подачи на 3-5°C). Летом часто работает один из двух.

Когда применяется 50/50

• Жилые комплексы с переменной нагрузкой (лето/зима ×3-4)
• Гостиницы 24/7 с предсказуемыми пиками утром и вечером
• Бизнес-центры с дневной/ночной асимметрией
• Производство со сменной работой оборудования

Плюсы схемы 50/50

• Хороший КПД во всех режимах: летом работает один, зимой — оба
• Турбулентный поток в каждом аппарате (нет ламинарного режима с накипью)
• Равномерный износ пластин и уплотнений
• CAPEX +30-40% против одного большого ТО (а не +100%, как в 100/0)
• Аварийный 50% обычно покрывает базовую нагрузку

Эта схема — рабочий компромисс между надёжностью и стоимостью. Подробнее про ИТП в жилом многоквартирном доме.

Схема с двумя ТО 60/40 или 70/30 — асимметричная

Асимметричное резервирование — один большой аппарат (60-70% мощности) плюс маленький (30-40%). Большой работает всегда, маленький подключается на пиках или летом покрывает базовую ГВС-нагрузку. Эта схема экономит CAPEX по сравнению с 50/50 при гарантии работы 100% мощности зимой.

Логика работы 60/40

• Лето: работает только 40% — летняя ГВС-нагрузка (100-150 кВт на МКД)
• Межсезонье: работает 60% — отопление неполное + ГВС
• Зима (пиковая нагрузка t нв < −20°C): оба ТО включены, общая мощность 100%
• Авария большого: 40% покрывает базу + аварийный режим
• Авария малого: 60% покрывает 90% нагрузок (кроме пиковых)

Где работает схема 70/30

В жилых домах с большой долей отопления и относительно малой ГВС: 70% — основной аппарат на круглый год, 30% — летний для ГВС, чтобы основной мог быть на профилактике. Подробнее про эксплуатацию ТП и сезонные режимы.

При выборе схемы важно учитывать тип теплопункта и расчётный график температур по СП 124.13330.

Обвязка двухконтурного ИТП

Чтобы переключение работало без потерь, обвязка проектируется по правилам коллекторно-байпасной схемы. Каждый теплообменник имеет независимые отсечные клапаны, манометры и термометры, общий байпас и линию ротации.

Обязательные элементы обвязки

• Подающий и обратный коллекторы первичного и вторичного контуров
• Отсечные шаровые краны DN50-DN200 на каждом подключении ТО (всего 4 на аппарат)
• Байпасная линия с регулирующим клапаном для балансировки
• Манометры до/после каждого аппарата по обоим контурам
• Термометры с гильзами на входе/выходе каждого ТО
• Грязевики (фильтры сетчатые) перед каждым аппаратом — по ГОСТ 27590
• Сбросные клапаны и краны для дренажа при обслуживании
• Точки промывки CIP с возвратной линией

Регулирующая арматура

На вторичном контуре каждого ТО ставится регулирующий клапан с электроприводом (например, Danfoss VFG/AMV). На первичном — клапан с термоприводом или электронным регулятором. Это позволяет точно балансировать поток между двумя аппаратами при асимметричной нагрузке.

Подробнее по обвязке и комплектации — раздел тепловой пункт: типы и комплектация.

Гидравлические потери в обвязке двух ТО

При проектировании обвязки на два аппарата важно правильно посчитать гидравлические потери в коллекторах и регулирующей арматуре. На каждом узле подключения добавляется 3-8 кПа потерь, плюс отсечной кран DN100 — около 1.5 кПа при номинальном расходе, фильтр — 5-10 кПа в чистом состоянии и до 20-25 кПа при загрязнении. Суммарно обвязка добавляет 30-50 кПа к расчётному напору насосов первичного и вторичного контуров.

Балансировка потоков между параллельными ТО

Если два ТО работают параллельно по схеме 50/50, нужна точная балансировка расходов между ними. Иначе один аппарат окажется перегруженным, второй недогруженным — общий КПД ниже расчётного. Балансировочные клапаны TA Hydronics или Danfoss MNF позволяют выставить расходы с точностью 5%, проверка — переносным расходомером по протоколу пусконаладки.

Автоматика переключения теплообменников

Без автоматики двухконтурное ИТП — это просто два аппарата с ручной коммутацией. Современный регулятор позволяет реализовать ротацию, аварийное переключение по уровню давления или температуре и плавную балансировку при асимметричной работе.

Danfoss ECL Comfort

Серия ECL 210/296/310 — стандарт для индивидуальных тепловых пунктов. Поддерживает погодозависимое регулирование, ротацию двух контуров с приоритетом, журнал аварий, удалённый доступ по Modbus TCP. Программные ключи позволяют менять режимы лето/зима автоматически по температуре наружного воздуха.

КС-Контроль — НАШ БРЕНД

Алгоритмы переключения

• Ротация по времени — раз в 168 часов меняется основной аппарат
• Ротация по наработке — переключение при разнице в моточасах > 200 ч
• Аварийное переключение по ΔP > 80 кПа (засор пластин)
• Аварийное переключение по утечке (датчик уровня в поддоне)
• Каскадный пуск второго ТО при нагрузке > 80% мощности первого

При реконструкции и модернизации ТП добавление второго ТО — типовая задача, часто совмещаемая с заменой автоматики.

Стоимость второго ТО: CAPEX vs надёжность

Прямой вопрос заказчика: сколько стоит второй теплообменник и когда он окупится. Считать нужно не только закупку аппарата, но и обвязку, автоматику, площадь помещения.

Окупаемость через надёжность

Прямая «денежная» окупаемость второго ТО считается через стоимость простоя. Для гостиницы на 150 номеров отсутствие ГВС в сутки — это 70-90% возврата платежей и репутационные потери. Для МКД на 144 квартиры — массовые жалобы и претензии УК. Для больницы — невозможность принимать пациентов. В этих случаях резервирование окупается за 1-2 аварии.

Подробнее про экономический эффект — статья какой эффект даёт установка ИТП.

OPEX: эксплуатационные расходы двухконтурного ИТП

Два аппарата в работе означают вдвое больше плановых ТО — но при разумной ротации общая стоимость обслуживания вырастает не в 2 раза, а на 30-40%. Промывка раз в 1-3 года, замена уплотнений раз в 8-12 лет, регламентная проверка автоматики — стандартные позиции в годовом бюджете эксплуатирующей организации. Зато исчезают аварийные расходы на ускоренный ремонт и компенсации потребителям.

• Промывка ПТО — раз в 1-3 года, 4-12 часов работы бригады
• Замена уплотнений EPDM — раз в 8-12 лет, комплект на аппарат 50-300 пластин
• Проверка автоматики и метрологическая поверка — раз в год
• Регламентные осмотры — раз в квартал, проверка манометров, термометров, утечек
• Поверка узла учёта — раз в 4 года по 102-ФЗ «Об обеспечении единства измерений»

Стоимость простоя для разных типов объектов

Когда второй теплообменник обязателен

Не везде второй аппарат — это «опционально красивое решение». Для ряда категорий объектов резервирование требуется нормативами и проверяется на этапе экспертизы проекта.

Больницы и медицинские учреждения

СП 41-101-95, пункт 3.8 и СП 158.13330 «Здания и помещения медицинских организаций»: для больниц, родильных домов, перинатальных центров — обязательно полное резервирование (100/0) теплообменников ГВС. Отопление допустимо резервировать по схеме 50/50, но многие проекты идут на 100/0 для отопления тоже.

Детские учреждения с круглосуточным пребыванием

Детские сады с группами круглосуточного пребывания, дома ребёнка, школы-интернаты, детские дома — резервирование ГВС обязательно. Для обычных детсадов с дневным режимом — на усмотрение проектировщика, но экспертиза часто требует.

Школы и общеобразовательные учреждения

СП 251.1325800 «Здания общеобразовательных организаций» — резервирование рекомендовано, для школ-интернатов и учреждений с продлёнкой 24/7 обязательно. На практике почти все новые школьные ИТП проектируются с двумя ТО ГВС.

Гостиницы и хостелы

Гостиницы 3+ звёзд по требованиям ГОСТ Р 51185 обязаны обеспечивать круглосуточное ГВС. Отказ от резервирования — нарушение требований к категории. Хостелы — на усмотрение собственника, но репутационный риск выше затрат на второй ТО.

Промышленность с непрерывным циклом

Производство с круглосуточным циклом — пищевое, химическое, фармацевтическое — резервирование критично. Простой технологического теплообменника часто означает остановку линии и порчу партии продукции.

Бренды двухконтурных ИТП и теплообменников

Готовые блочные ИТП от российских и импортных производителей часто поставляются сразу с двумя теплообменниками в стандартной комплектации. Ниже — основные бренды, под которые мы проектируем и поставляем оборудование.

Подбор оборудования — каталоги пластинчатых теплообменников, для отопления, для ГВС. Также см. как выбрать теплообменник и сравнение паяных и разборных.

Типовые комплектации блочных ИТП с резервированием

Большинство производителей выпускают линейки блочных ИТП с заводской комплектацией двух теплообменников. Это удобно: единый каркас, общий насосный модуль, штатная обвязка и автоматика «из коробки». Заказчик получает готовое решение, которое подключается к подающему и обратному трубопроводам теплосети без сложного монтажа.

• РИДАН XB — серия для МКД мощностью 200-1500 кВт с двумя ПТО по схеме 50/50 в стандарте
• РИДАН XGM — премиум-линейка с двумя ТО 100/0, автоматикой Danfoss ECL 310, сертификация для медучреждений
• ЭТРА БТП — блочные ИТП с парными ЭТ-РФ, российская комплектация по 223-ФЗ
• КС-ИТП — НАШ БРЕНД, двухконтурные ИТП от ТПЛ-Сервис с КС-Контроль и гарантией 5 лет
• Машимпэкс «Тепловиз» — блочные ИТП на Funke с двумя ТО, опция АДС-удалённого доступа

Что входит в комплект двухконтурного блочного ИТП

• Два пластинчатых теплообменника на отопление и два на ГВС
• Циркуляционные насосы по схеме «рабочий+резервный» с АВР
• Регулирующие клапаны с электроприводами на каждом контуре
• Грязевики, фильтры, обратные клапаны, балансировочные вентили
• Шкаф автоматики с контроллером и силовой частью
• Узел учёта тепловой энергии по 261-ФЗ
• Узел подпитки контуров отопления с водоподготовкой
• Расширительные мембранные баки на 50-300 л
