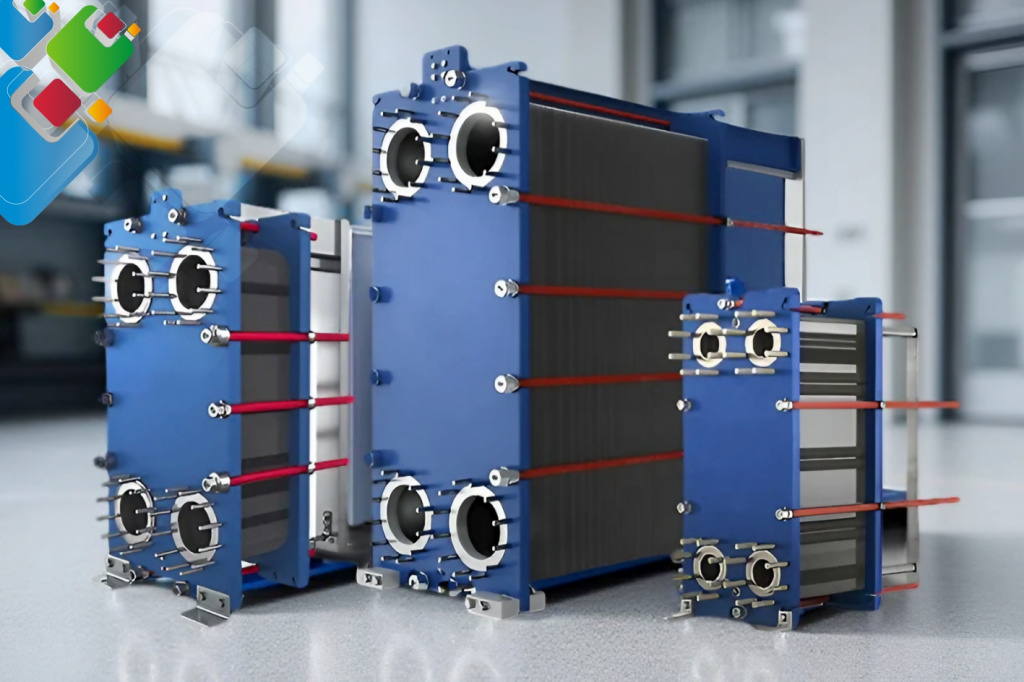

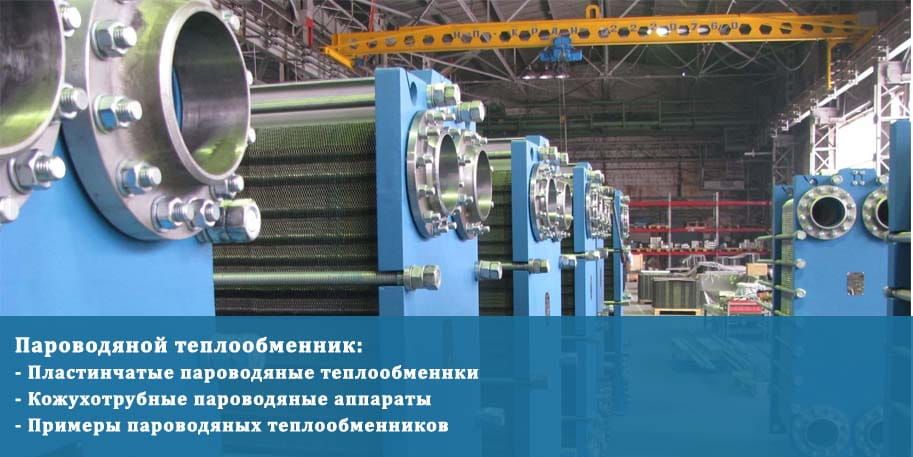

Пароводяной теплообменник
Пароводяной теплообменник — аппарат, в котором водяной пар отдаёт скрытую теплоту конденсации (около 2256 кДж/кг при атмосферном давлении) холодной воде для нужд отопления, ГВС или технологических процессов. Это сердце паровых тепловых пунктов, котельных и промышленных установок: за счёт конденсации одного килограмма пара можно нагреть до 27 литров воды с 10 до 90 °C. Ниже разобрана физика конденсации, конструкции КТТО и полусварных ПТО, расчёт расхода пара, материалы, бренды и нюансы монтажа конденсатоотводчиков.
Физика конденсации пара
Главное отличие пароводяного теплообменника от водо-водяного — режим фазового перехода. При конденсации водяной пар отдаёт скрытую теплоту парообразования, которая в десятки раз больше теплоты охлаждения такого же количества жидкости при той же разности температур. Это позволяет получать огромные тепловые потоки при компактных размерах аппарата.
Насыщенный и перегретый пар
Насыщенный пар имеет температуру, однозначно определяемую давлением: при 0.1 МПа это 100 °C, при 0.6 МПа — 158.8 °C, при 1.6 МПа — 201.4 °C. Перегретый пар — это пар, нагретый выше температуры насыщения при данном давлении; он сначала отдаёт теплоту перегрева (как обычный газ), а затем конденсируется. На тепловых пунктах и в большинстве технологических узлов используют именно насыщенный или слабо перегретый пар.
Скрытая теплота: ключевая величина расчёта
Удельная теплота конденсации r при атмосферном давлении составляет 2256 кДж/кг, при 0.6 МПа — около 2086 кДж/кг, при 1.0 МПа — 2014 кДж/кг, при 2.0 МПа — 1888 кДж/кг. С ростом давления скрытая теплота уменьшается, поэтому расход пара при высоких давлениях оказывается чуть больше, чем мог бы показаться. Подробнее о методике теплового расчёта — в материале тепловой расчёт теплоплообменника.
Плёночная и капельная конденсация
На вертикальных и горизонтальных трубах формируется плёнка конденсата толщиной 0.1–0.5 мм, и именно она лимитирует коэффициент теплопередачи. Плёночная конденсация даёт коэффициент теплоотдачи 5 000–12 000 Вт/(м²·К), капельная (на гидрофобных покрытиях) — до 40 000 Вт/(м²·К), но в промышленных аппаратах капельный режим устойчиво не поддерживается. Поэтому при проектировании опираются на плёночный режим. Принцип работы теплообменника объясняет это подробнее.
Типы пароводяных теплообменников
Для пара исторически использовали кожухотрубные конструкции — их прочность и стойкость к высокой температуре сделали их стандартом для тепловых пунктов и промышленных установок. Со временем появились полусварные пластинчатые и кожухопластинчатые аппараты, расширившие выбор.
Кожухотрубные (КТТО)
Основной тип для работы с паром. Производятся по ГОСТ Р 55061 и ГОСТ 27590 в двух исполнениях:
- Горизонтальные. Стандарт для тепловых пунктов: пар подаётся в межтрубное пространство, конденсат стекает в нижнюю часть кожуха. Удобный отвод конденсата, простой монтаж конденсатоотводчиков.
- Вертикальные. Применяют при ограничении длины помещения. Пар сверху, конденсат снизу, эффективное удаление воздуха через верхний воздушник.
- С U-образными трубами. Подходит для перегретого пара и циклических режимов — свободное температурное удлинение труб исключает усталостное разрушение.
- С плавающей головкой. Используется при сильных температурных колебаниях; трубный пучок может извлекаться для чистки.
Подробнее о кожухотрубных аппаратах — в каталоге и в сравнении КТТО против пластинчатого.
Полусварные пластинчатые (ПТО)
Конструкция, в которой пары пластин лазерно свариваются по периметру, образуя «кассеты», а кассеты собираются с обычными уплотнениями. Применимы для пара низкого давления — до 1.6 МПа и температуры до 200 °C, при условии что в водяном контуре стоит уплотнение из EPDM пероксидной сшивки. Преимущество — компактность (в 3–5 раз меньше КТТО при той же мощности), недостаток — ограничение по давлению. Подбор пластинчатых аппаратов — в каталоге.
Кожухопластинчатые (Compabloc и аналоги)
Гибрид: пакет пластин помещён в прочный сварной кожух, что позволяет работать с паром при давлении до 4 МПа и температуре до 350 °C. Все четыре стороны открываются панелями для чистки. Используются в нефтехимии, на технологических установках с агрессивным или высокопараметровым паром. Подробнее — в обзоре кожухопластинчатых аппаратов.
Сварные блочные (Funke, Sondex SAW)
Полностью сварной пакет пластин в прочном корпусе. Применим до 4 МПа и 350 °C, неразборный, но обладает рекордной удельной поверхностью. Используют в нефтехимии и теплоэнергетике, где допустимы только сварные швы. Применение — промышленные теплообменники.
| Тип | P пара, МПа | T макс, °C | Мощность | Область |
|---|---|---|---|---|
| КТТО горизонтальный | до 2.5 | 300 | 0.1–30 МВт | тепловые пункты, котельные |
| КТТО U-trube | до 4.0 | 400 | 0.5–50 МВт | перегретый пар, циклические нагрузки |
| Полусварной ПТО | до 1.6 | 200 | 0.1–10 МВт | пар низкого давления для ГВС/отопления |
| Compabloc CP | до 4.0 | 350 | 0.5–40 МВт | нефтехимия, агрессивные среды |
| Сварной блочный | до 4.0 | 350 | 0.3–25 МВт | энергетика, нефтехимия |
Особенности конструкции под пар
Пар — рабочая среда повышенной опасности: высокие давления, фазовый переход, ударные нагрузки при гидроударе. Конструкция аппарата под пар отличается от водяной модификации.
Усиленный кожух и фланцы
Кожух рассчитывается по ГОСТ 34233.2 на расчётное давление с запасом 25 %. Толщина обечайки для пара 1.6 МПа — обычно 8–14 мм против 4–6 мм у водяного аналога. Фланцы стальные, плоские с приварной шейкой (тип 11) или приварные встык (тип 12), уплотнения — спирально-навитые с асбографитовым или PTFE-наполнителем.
Сборник конденсата и сливной патрубок
В нижней части корпуса горизонтального КТТО предусмотрен карман для сбора конденсата с уклоном к сливному штуцеру. Объём кармана — около 5–10 % полного объёма межтрубного пространства, чтобы конденсат не подтапливал нижний ряд труб (это резко снизит теплопередачу). Слив через DN50–DN100 в зависимости от расхода пара.
Воздушники и продувочные краны
Не сконденсировавшиеся газы (воздух, CO₂) скапливаются в верхней части аппарата и резко ухудшают теплопередачу: при концентрации 4 % воздуха коэффициент падает в 2 раза. Поэтому в высшей точке кожуха ставится автоматический воздухоотводчик с термостатическим элементом, а на пусковой период — ручной кран для интенсивного удаления воздуха.
Защита от гидроударов
При запуске «холодного» аппарата пар конденсируется лавинообразно, образуя «слаги» жидкости. Чтобы их избежать, паропровод на входе в аппарат проектируют с компенсаторами, а на пусковом этапе паровая задвижка открывается постепенно (15–30 минут). Перед задвижкой обязателен ловитель конденсата с автоматическим отводчиком.
Расчёт расхода пара и поверхности теплообмена
Расчёт пароводяного аппарата сводится к трём задачам: вычислить тепловую мощность Q, рассчитать массовый расход пара G и подобрать площадь поверхности теплообмена F. Подробнее общая методика рассмотрена в материале тепловой расчёт теплообменника.
Шаг 1. Тепловая мощность Q
Q = G₂ · c · (t₂'' − t₂'), где G₂ — массовый расход нагреваемой воды (кг/с), c = 4.187 кДж/(кг·К), t₂' и t₂'' — температуры воды до и после. Например, для нагрева 50 т/ч воды с 70 до 110 °C: Q = 13.89 · 4.187 · 40 = 2 325 кВт.
Шаг 2. Расход пара G_пара
G_пара = Q / (r · x), где r — скрытая теплота при рабочем давлении, x — степень сухости (обычно 0.97). Для Q = 2 325 кВт при P = 0.6 МПа (r = 2086 кДж/кг): G = 2325 / (2086 · 0.97) = 1.15 кг/с = 4.14 т/ч.
| P, МПа | T нас, °C | r, кДж/кг | G для Q=1 МВт, кг/ч |
|---|---|---|---|
| 0.10 | 100.0 | 2256 | 1646 |
| 0.30 | 133.5 | 2163 | 1717 |
| 0.60 | 158.8 | 2086 | 1781 |
| 1.00 | 179.9 | 2014 | 1844 |
| 1.60 | 201.4 | 1933 | 1922 |
| 2.50 | 223.9 | 1841 | 2018 |
Шаг 3. Средний температурный напор ΔT_лог
При конденсации насыщенного пара температура греющей стороны постоянна T_пара = T_нас. Тогда логарифмический напор: ΔT_лог = ((T_нас − t₂') − (T_нас − t₂'')) / ln((T_нас − t₂') / (T_нас − t₂'')). Для нашего примера при P = 0.6 МПа (T_нас = 158.8): ΔT_лог = (88.8 − 48.8) / ln(88.8/48.8) = 40 / 0.598 = 66.9 К.
Шаг 4. Площадь поверхности F
F = Q / (k · ΔT_лог · Φ), где k — коэффициент теплопередачи (для пар-вода КТТО 2000–4000 Вт/(м²·К), для ПТО 3500–6000), Φ — поправка на схему движения (обычно 1.0 для конденсации). Для нашего примера при k = 3000: F = 2 325 000 / (3000 · 66.9) = 11.6 м². С запасом 15 % на загрязнения — 13.3 м².
Шаг 5. Подбор аппарата
По таблицам ГОСТ 27590 выбираем ближайший типоразмер с F ≥ 13.3 м² и проверяем потери давления по конденсату (обычно не более 5 кПа). Если требуется компактнее — рассматриваем полусварной ПТО или Compabloc.
Материалы и коррозионная стойкость
Выбор материала определяет ресурс и стоимость аппарата. Для чистого водяного пара и питательной воды без агрессивных примесей применима углеродистая сталь, для агрессивных сред нужны нержавеющие или специальные сплавы.
| Материал | Применение | Особенности |
|---|---|---|
| Сталь 20, 09Г2С | пар тепловых пунктов, котельные, чистый питательный конденсат | самый дешёвый стандарт; срок 25–30 лет при правильной водоподготовке |
| 12Х18Н10Т / AISI 321 | пар с примесями, мягкая вода с растворённым кислородом | стойкость к МКК после сварки; цена в 2–3 раза выше углеродистой |
| AISI 304 / 08Х18Н10 | пищёвка, фармацевтика, чистый пар | базовая нержавейка; не подходит для сред с Cl⁻ > 50 ppm |
| AISI 316L / 03Х17Н14М3 | слабоминерализованные стоки, химия, морская вода (с оговорками) | добавка молибдена даёт стойкость к питтингу; чаще используется в ПТО |
| Титан Grade 1 | морская вода, рассолы, теплосети с агрессивным конденсатом | для редких задач, цена кратно выше нержавейки |
Подробнее о нержавеющих аппаратах — в обзоре нержавеющих теплообменников. При выборе материала кожуха и труб обязательно учитывают химический состав конденсата: pH, содержание O₂, CO₂ и хлоридов.
Параметры выбора пароводяного аппарата
При выборе пароводяного теплообменника опираемся на семь ключевых параметров. Их полный разбор есть также в материале как выбрать теплообменник.
- Давление пара P_пара. Берётся из паспорта котла или сетевых параметров. Запас на расчётное давление кожуха — 1.25 от рабочего.
- Температура пара T_пара. Для насыщенного определяется давлением, для перегретого — задаётся отдельно.
- Тепловая мощность Q. Считается по нагреваемой стороне с учётом пиковых нагрузок (обычно +15 %).
- Параметры нагреваемой воды. Расход, t_вх, t_вых, давление в контуре, химический состав (жёсткость, pH, Cl⁻).
- Потери давления по конденсату ΔP. Допустимое значение 3–8 кПа; больше — увеличивает сопротивление конденсатной системы.
- Загрязнённость сред. Если в конденсате возможны отложения — выбирают разборную конструкцию с возможностью чистки.
- Габариты и доступ для обслуживания. Для КТТО нужно место для вытягивания трубного пучка (длина аппарата + ещё столько же).
Бренды пароводяных теплообменников
На рынке РФ доступны как российские производители (с прямой поставкой и сертификатами ЕАЭС), так и зарубежные (через дилеров с увеличенным сроком поставки). Под пар чаще всего рекомендуются проверенные кожухотрубные модели и специальные паровые исполнения пластинчатых.
| Бренд | Тип под пар | Особенности |
|---|---|---|
| РИДАН | КТТО для пара, полусварные ПТО (партнёрство с Danfoss) | российское производство, сертификация ЕАЭС, основная марочка под тепловые пункты |
| ЭТРА | КТТО ГОСТ 27590, ПТО типов Этра ТТ | собственное производство пластин, паспорт ОТК на каждое изделие |
| ТТАИ | кожухотрубные аппараты для пара тепловых пунктов | опыт более 30 лет, серийные типоразмеры по ГОСТ Р 55061 |
| КС НАШ БРЕНД | кожухотрубные пар-вода под заказ, полусварные ПТО | производитель ТПЛ-Сервис, кастомизация под ТЗ, гарантия от производителя |
| ТИЖ | кожухотрубные ПВ, КВ серии | типовые серии под ИТП с паровой схемой |
| Машимпэкс | импортные паровые модули по индивидуальным проектам | комплектные паровые узлы с обвязкой и автоматикой |
| Alfa Laval Compabloc CP | кожухопластинчатые для пара до 4 МПа | сварной пакет в прочном корпусе, нефтехимия и большая энергетика |
| Funke | сварные блочные SAW, полусварные FP | прецизионная штамповка, поставка через дилеров |
| Kelvion (GEA) | кожухотрубные NX, полусварные K-flow | широкая линейка под нефтехимию и теплоэнергетику |
| Sondex (Danfoss) | полусварные SemiWelded, сварные SAW | высокая точность профиля пластин, ремонтопригодность |
О том, почему важно соотношение цены и комплектации, и как менеджеры формируют предложение — материал почему менеджер сразу не говорит цену.
Применение пароводяных теплообменников
Пароводяные аппараты востребованы там, где имеется паровая инфраструктура — котельные на промышленных предприятиях, ТЭЦ, технологические производства. Краткий обзор сегментов:
Греющий пар 0.6–1.6 МПа от внешней сети или местной котельной; КТТО нагревает воду отопления и ГВС. Используется в случаях, когда нет магистрали горячей воды. Подробнее — принципы работы ИТП.
Подогрев питательной воды до 100–120 °C перед подачей в котёл; деаэрация паром; нагрев сетевой воды. Применяется как штатный узел в любой паровой котельной.
Нагрев технологических жидкостей и сырья паром 1.6–4 МПа: ректификационные колонны, реакторы, узлы стабилизации. Чаще используют сварные блочные и Compabloc.
Нагрев варочных растворов и оборотных вод, поддержание температуры в технологических ваннах. Жёсткие требования к коррозионной стойкости (хлориды) — обычно AISI 316L или титан.
Чистый пар для пастеризации молока, нагрева сусла на пивоварнях, варки сиропов. Используют санитарные аппараты с AISI 304/316L и СИП-чисткой. Подробнее о аппаратах для пастеризации.
Нагрев промывной и красильной воды, поддержание температуры в ваннах. Растворы агрессивные — применяются нержавеющие конструкции.
Для нагрева жидкостей подходят аппараты из этой группы каталога, для конденсации пара (например, отработавшего из турбины) — конденсаторы паров и газов. Также интересна аналитика о причинах высокой стоимости обвязки паровых аппаратов.
Монтаж и обвязка
Грамотная обвязка пароводяного теплообменника так же важна, как и сам аппарат. Ошибки в схеме (отсутствие конденсатоотводчиков, неверный уклон, неправильный редуктор) приводят к гидроударам, недогреву и быстрому разрушению.
Паровая линия до аппарата
- Редукционно-охладительный узел (РОУ). Понижает давление пара котельной до рабочего давления аппарата с возможностью впрыска конденсата для охлаждения.
- Сепаратор пара. Удаляет капельную влагу из насыщенного пара перед входом в аппарат, повышая степень сухости до 0.98–0.99.
- Предохранительный клапан. Настроен на P_раб + 10 %, рассчитан на полный поток пара при срабатывании.
- Уклон паропровода 0.5–1 % в сторону аппарата. Конденсат стекает по ходу пара и не образует слагов.
Конденсатоотводчики
Главный элемент конденсатной линии. Три основных типа:
- Поплавковый. Постоянный отвод конденсата без потерь пара, точная регулировка уровня. Лучший вариант для аппаратов с высокой производительностью.
- Термостатический. Срабатывает по разнице температур пара и конденсата. Прост, компактен, подходит для небольших аппаратов.
- Термодинамический. Использует разницу скоростей пара и конденсата для срабатывания. Дёшев и надёжен, но допускает мгновенные потери пара при работе.
Перед конденсатоотводчиком ставится фильтр-грязевик, после — обратный клапан, чтобы при отключении аппарата конденсат не пошёл обратно. Подробнее о монтажных нюансах — в материале монтаж теплообменника.
Водяная сторона
- Запорная арматура. Шаровые краны на входе и выходе для возможности отключения аппарата от системы.
- Грязевик-фильтр. На входе нагреваемой воды для защиты от частиц > 0.5 мм.
- Манометр и термометр. Контрольно-измерительные приборы на входе и выходе.
- Воздушный кран. В верхней точке водяного контура, для отвода воздуха при заполнении.
- Регулирующий клапан с приводом. На паровой линии, управляется по температуре воды на выходе (ПИД-регулятор), 0–20 мА сигнал.
Пусконаладка
- Гидроиспытание водяной и паровой сторон давлением 1.25 P_раб (поочерёдно).
- Заполнение водяного контура, удаление воздуха через воздушник.
- Прогрев — медленное открытие паровой задвижки в течение 20–30 минут, контроль температуры стенок.
- Удаление воздуха из паровой стороны через ручной кран, пока не пойдёт чистый пар.
- Настройка регулирующего клапана и проверка работы конденсатоотводчика.
- Выход на расчётный режим, протоколирование параметров.
Частые вопросы (FAQ)
Можно ли использовать пластинчатый ПТО вместо КТТО для работы с паром?
Какой расход пара на 1 МВт тепловой мощности?
Что такое скрытая теплота конденсации и почему она так велика?
Какой коэффициент теплопередачи у пароводяного КТТО?
Нужен ли редуктор пара перед теплообменником?
Чем грозит подтопление трубного пучка конденсатом?
Можно ли использовать обычную углеродистую сталь для пара?
Как часто нужно чистить пароводяной теплообменник?
Что выбрать: горизонтальный или вертикальный КТТО?
Какие СП и ГОСТ регулируют расчёт и установку пароводяных ТО?
Можно ли заменить старый пароводяной аппарат на пластинчатый?
Подбор пароводяного теплообменника — помощь инженеров
Пароводяной теплообменник — это не «коробочный» товар: расчёт требует учёта давления и сухости пара, химии нагреваемой воды, режима работы, требований к ремонтопригодности. Инженеры ТПЛ-Сервис выполняют подбор бесплатно: на основе ТЗ или заполненного опросного листа подбираем тип (КТТО, полусварной ПТО, кожухопластинчатый), материал, площадь и комплект обвязки, готовим коммерческое предложение со сроками поставки. Поддерживаем работу с брендами РИДАН, ЭТРА, ТТАИ, ТИЖ, собственным КС и импортными Alfa Laval Compabloc, Funke, Kelvion, Sondex. Если у вас уже есть проект — пришлите спецификацию: проверим параметры, предложим оптимальный аналог по цене и срокам.
