Промывка теплообменников: 5 методов (химическая, гидродинамическая, механическая, CIP, ультразвуковая), реагенты HCl 5-10% / H3PO4 / сульфаминовая 5-7% / лимонная 5-8%, оборудование, регламент по СП 41-101-95 и 8 типичных ошибок.
Промывка теплообменников
Промывка теплообменников — это плановая инженерная процедура удаления карбонатной накипи, биологических плёнок, оксидных отложений и механического шлама с поверхностей теплообмена. Без неё КПД пластинчатого или кожухотрубного аппарата падает на 8–30 % уже за 1–3 года эксплуатации, а перепад давления вырастает в 2–4 раза. В этой статье — пять рабочих методов, перечень реагентов с концентрациями по ГОСТ 21563 и СП 41-101-95, требования к регламенту и реальные диапазоны стоимости услуги под ключ.
Пять методов промывки теплообменников
Выбор метода определяется типом отложений (карбонатная накипь, биоплёнка, шлам, оксиды железа), типом аппарата (пластинчатый разборный, паяный, кожухотрубный) и доступом к корпусу. Ниже — рабочая классификация, по которой инженер ТПЛ-Сервис принимает решение на объекте.
Химическая безразборная
Циркуляция кислотного раствора (HCl 5–10 %, сульфаминовая 3–7 %) через теплообменник без вскрытия. Растворяет карбонат кальция и оксиды железа. Время — 60–120 мин.
Когда применять: ПТО на ИТП, ГВС, котлы. реагенты для химической промывки.
Гидродинамическая
Поток воды под давлением 150–1500 бар через специальные форсунки. Срезает рыхлый шлам, биоплёнку, неприлипшие отложения с трубок кожухотрубных аппаратов.
Когда применять: кожухотрубные теплообменники с разборным корпусом.
Механическая (щётки, ёрши)
Разборка пластинчатого пакета, очистка пластин щётками, ёршами, мягкими скребками с нейтральным моющим средством. Эффективна против цементированных корок 1–3 мм.
Когда применять: разборные ПТО с тяжёлым осадком, см. очистка пластин вручную.
CIP (Clean-In-Place)
Закрытая циркуляционная промывка четырёхступенчатой схемой: щелочь → вода → кислота → пассивация. Применяется в пищевой промышленности, на пастеризаторах.
Когда применять: пастеризаторы и аппараты пищевой линии.
Ультразвуковая
Погружение пластин в ванну с УЗ-генератором 20–40 кГц и щелочным раствором. Кавитация выбивает наслоения из микропор. Эффективна для паяных ПТО, которые нельзя разобрать.
Когда применять: неразборные паяные аппараты, латунные мини-ПТО.
Дерево решений: какой метод под какое загрязнение
Признаки необходимости промывки
Загрязнение пластинчатого или кожухотрубного теплообменника проявляется четырьмя устойчивыми симптомами. Если зафиксированы два из них — пора заказывать диагностику и промывку. Если три — система работает аварийно, КПД упал ниже 70 %.
Падение мощности по годам — bar chart
Четыре главных симптома
- Рост перепада давления ΔP. Накипь 1 мм на пластине увеличивает гидравлическое сопротивление на 40–60 %. Если паспортная ΔP аппарата была 40 кПа, а манометр показывает 70–80 — отложения уже критические.
- Падение разности температур ΔT. При исправном ПТО ΔT на горячем контуре отопления составляет 25–35 °C. Падение до 15–18 °C при той же расходной нагрузке — индикатор потери поверхности теплообмена.
- Гул, вибрация, кавитационный шум. Турбулентность в забитых каналах генерирует низкочастотный гул 80–200 Гц. Часто слышно на коллекторах около ИТП.
- Температурный сдвиг по сторонам. Холодная сторона нагревается на 5–8 °C меньше расчётной, обратка из ГВС возвращается на 4–6 °C горячее нормы — энергия не передаётся, а проходит транзитом.
Подробнее о причинах загрязнений и способах диагностики — в статье «Промывка пластинчатого теплообменника» и в руководстве по правилам эксплуатации.
Реагенты для промывки — таблица сравнения
Выбор кислоты или щёлочи определяется типом отложений, материалом пластин (AISI 304, 316L, титан) и наличием прокладок (EPDM, NBR, Viton). Концентрации указаны по СП 41-101-95 и рекомендациям производителей реагентов BWT, Cillit, Boilag, NovoChim, Pipal.
Подбор реагента под конкретный аппарат — задача инженера-сервисника: при ошибке концентрация выше расчётной приведёт к питтинговой коррозии нержавейки, а низкая просто не растворит отложение за регламентное время. Каталог рабочих составов под отопление, ГВС и пищевую линию — средства для промывки теплообменников.

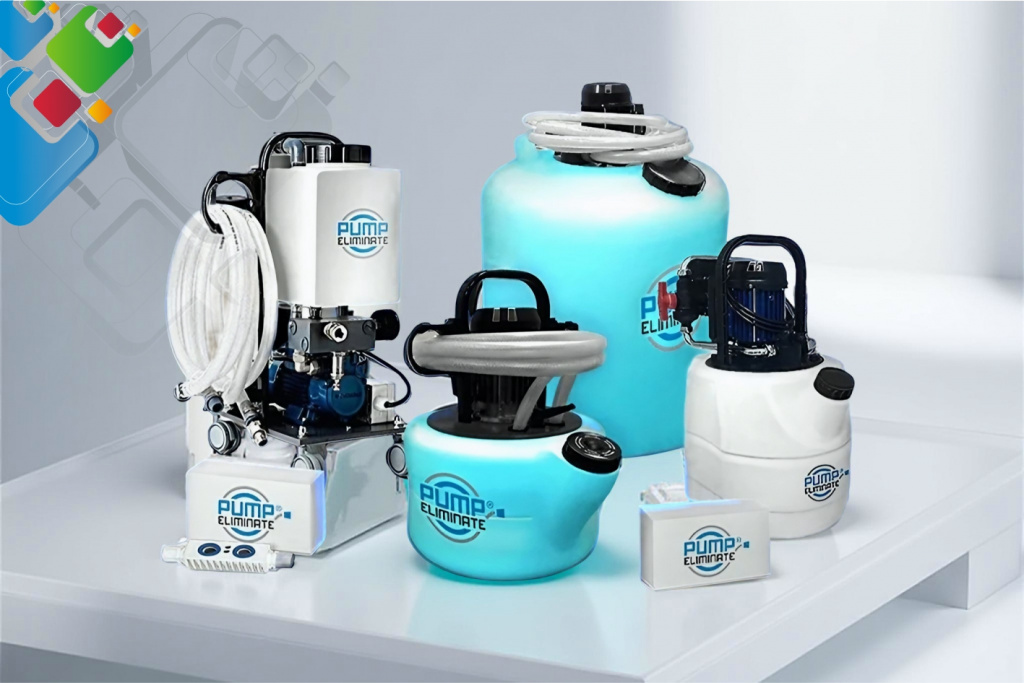

Оборудование для промывки — бустеры и помпы
Промывочная станция (бустер) — это насос с термостойкой ёмкостью 30–200 л, шланговой обвязкой и нагревателем раствора. Производительность 1.5–10 м³/ч, рабочее давление 1.5–6 бар. Корпус из полипропилена или AISI 304.
КС-50 / КС-100
Линейка промывочных станций ТПЛ-Сервис. Ёмкость 50 и 100 л, насос 1.5/3 кВт, нагрев до 80 °C. Подходит для ПТО до 1 МВт и кожухотрубных до DN 200.
РИДАН ПС-200
Российский бустер для крупных систем. Ёмкость 200 л, два режима потока, частотный преобразователь. Цена среднего сегмента.
ЭТРА-Сервис
Бустеры для ПТО и кожухотрубников. Комплектация с термопарой и pH-метром в режиме реального времени.
Alfa Laval CIP-30
Импортная компактная станция для пищевой промышленности. Электрополированная нержавейка, программируемые циклы.
Kelvion FlushPro
Высокопроизводительные системы 5–10 м³/ч для индустриальных кожухотрубных аппаратов. Премиум сегмент.
Теплохит ТХ-БУСТ
Российская промывочная станция начального уровня для бытовых и малых коммерческих ПТО. Бюджет.
Полный ассортимент промывочных насосов, шлангов, фитингов и ёмкостей — в разделе оборудование для промывки. Стационарные модули CIP комплектуются под конкретный объект.
Пошаговый процесс химической промывки
Регламент безразборной промывки разборного ПТО 0.5–1.5 МВт. Время выполнения 3–5 часов, бригада из двух инженеров. Все этапы фиксируются в журнале промывки и акте сдачи-приёмки.
- Отсечение и блокировка. Перекрываются запорные краны на входе и выходе обеих сторон ПТО. Электропитание циркуляционного насоса контура снимается, на щит вешается табличка «Не включать — работают люди».
- Слив теплоносителя. Через дренажные пробки сливается остаточный объём (10–80 л в зависимости от типоразмера). Аппарат продувается воздухом 1–2 бар до отсутствия капель.
- Подключение бустера. Промывочный насос подключается через сальниковые штуцеры или дренажные патрубки. Стандартная схема — снизу подача, сверху обратка, чтобы выгонять воздух и шлам.
- Циркуляция кислотного раствора. Бустер прогоняет HCl 5–10 % или сульфаминовую 3–7 % при 50–60 °C в течение 60–90 минут. Каждые 15 мин фиксируется pH — при стабилизации > 4 цикл завершён.
- Нейтрализация щёлочью. Раствор Na2CO3 1–3 % или NaOH 0.5–1 % циркулирует 20–30 мин до pH 7–8. Это останавливает кислотную атаку на нержавейку и прокладки EPDM.
- Контрольная промывка водой. Деминерализованная или питьевая вода прокачивается 15–30 мин до полной прозрачности и нейтрального pH. Сбрасывается через дренаж в канализацию по согласованию с эксплуатацией.
- Пассивация и запуск. Опционально — раствор фосфата натрия 0.5 % на 10 мин для создания защитной плёнки. Затем отключение бустера, заполнение контура, выход на режим, замер ΔP и ΔT, оформление акта.
Подробный гайд по разборному варианту с механической очисткой пластин — в статье «Разборный и безразборный метод промывки». Особенности промывки бытового настенного котла — в материале по промывке теплообменника котла.
Регламент по СП 41-101-95 и ГОСТ 27590
Нормативная база эксплуатации теплообменников в системах ЦТ — СП 41-101-95 «Проектирование тепловых пунктов», ГОСТ 27590 «Подогреватели водо-водяные», СП 124.13330 «Тепловые сети», СНиП 2.04.07. Документы предписывают периодическую промывку, гидравлическую опрессовку и ведение журнала.
Частота промывки
Для систем ГВС — не реже 2 раз в год (перед началом и в конце отопительного сезона). Для отопления — 1 раз в 1–2 года при качественной водоподготовке.
Ответственность
Эксплуатирующая организация (УК, ТСЖ, промышленное предприятие). Работы выполняет сервисная организация с допуском СРО и квалификацией ИТР по теплоэнергетическому оборудованию.
Документация
Журнал промывок, акт выполненных работ, акт гидравлических испытаний (опрессовка), протокол замеров ΔP и ΔT до/после, паспорта на применённые реагенты.
Опрессовка
После промывки разборного ПТО — обязательная гидравлическая опрессовка на 1.25 от рабочего давления, выдержка 10 мин. См. подробнее цель опрессовки оборудования.
Помимо нормативов СП и ГОСТ, эксплуатация ПТО регулируется приказами Минэнерго и правилами Ростехнадзора для котельных мощностью свыше 1 МВт. Игнорирование регламента — основание для штрафа от 20 до 200 тыс. ₽ для юридического лица, плюс предписание на устранение нарушений.
Стоимость промывки — от чего зависит
Цена услуги «под ключ» в 2026 году формируется из шести факторов: тип аппарата, мощность, доступ, толщина и тип отложений, выбранный реагент, удалённость объекта. Ниже — реальные диапазоны и регионов с выездом инженера ТПЛ-Сервис.
Что влияет на финальную смету
- Толщина отложений. При 0.3 мм — 1 цикл; при 2+ мм — 2–3 цикла или комбинированный метод.
- Удалённость объекта. Выезд за МКАД — +25–80 ₽/км в обе стороны.
- Стоимость реагента. Сульфаминовая 280–450 ₽/кг, HCl технический 90–140 ₽/кг, специализированные смеси BWT/Cillit 800–2200 ₽/кг.
- Замена прокладок. EPDM комплект на разборный ПТО — от 12 000 до 80 000 ₽ в зависимости от типоразмера и бренда (РИДАН, ЭТРА, Alfa Laval, Kelvion).
- Срочность. Выезд в день обращения — +30–50 % к базовой ставке.
Почему менеджер не называет цену сразу по телефону — отдельная тема. Подробное объяснение в статье «Почему менеджер сразу не говорит цену»: без замеров и фото обвязки честная смета невозможна.
Профилактика загрязнений — водоподготовка
Лучшая промывка — та, которую не пришлось делать. Качественная водоподготовка снижает скорость образования накипи в 5–10 раз и продлевает срок межсервисного интервала с 1 года до 4–6 лет. Подробнее — в статье «Как продлить срок службы теплообменника».
Умягчение Na-катионированием
Замещение ионов Ca²⁺ и Mg²⁺ на Na⁺ через ионообменную смолу. Снижает жёсткость с 7–10 °Ж до < 0.1 °Ж. База для любого ИТП и котельной.
Дозирование ингибиторов
Фосфонаты, полиакрилаты, BWT Cillit-WW и аналоги — 5–25 мг/л в подпиточной воде. Предотвращают кристаллизацию накипи на стенках.
Магнитные/электромагнитные фильтры
Преобразуют структуру кристаллов накипи в рыхлую форму, которая смывается потоком, а не прилипает к пластинам. Вспомогательная мера.
Деаэрация теплоносителя
Удаление O2 и CO2 при подпитке. Снижает коррозию углеродистых элементов системы и образование оксидных отложений.
Сетчатые фильтры на входе
Грубая очистка от механики — окалины, песка, ржавчины. Перед ПТО ставится Y-образный фильтр 200–500 мкм, очищать раз в 3–6 месяцев.
Контроль качества воды
Лабораторный анализ 1 раз в полгода: жёсткость, pH, железо, хлориды. Корректировка дозирования по результатам.
Промывка по сферам применения
Каждая область эксплуатации диктует свой набор отложений, требования к чистоте и допустимый перечень реагентов. Ниже — пять ключевых сфер с краткими протоколами.
Отопление и ИТП
Карбонатная накипь от подпиточной воды, оксиды железа от трубопроводов. Сульфаминовая 5 % при 55 °C, 60 мин, нейтрализация, опрессовка.
Каталог: аппараты для отопления.
ГВС и водоснабжение
Питьевые требования к контуру: только пищевые сертифицированные реагенты. Лимонная 7 %, BWT Cillit-CIPLIM, два этапа промывки водой до pH 7.
Каталог: пластинчатые ГВС.
Охлаждение масла
Масляные отложения, нагар, кокс с одной стороны и накипь с водяной — двухстадийная промывка: щелочной обезжириватель + кислота для накипи.
Каталог: для охлаждения.
Пищевая промышленность
CIP-цикл по 4 ступеням: щёлочь NaOH 1.5 % → вода → кислота HNO3 1 % → вода. 65–80 °C, по 20–30 мин на ступень.
Каталог: пастеризаторы.
Вентиляция и кондиционирование
Биоплёнка в чиллерных контурах, пыль и пыльца в воздушных секциях. Щёлочь + биоцид + механическая очистка с обдувом.
Каталог: для вентиляции.
Бассейн
Хлориды + карбонат кальция. Только фосфорная 10 % или лимонная — HCl недопустим на хлорированной воде из-за выделения свободного хлора.
Каталог: нагреватели для бассейна.
Дополнительные тематические материалы: «Области использования пластинчатых ПТО», «Принцип работы теплообменника», «Устройство теплового пункта».
8 типичных ошибок при промывке
1. HCl на титановых пластинах
Соляная кислота вызывает питтинговую коррозию титана при концентрациях выше 3 %. Для титановых ПТО — только сульфаминовая или фосфорная.
2. Холодный раствор
При 20 °C кислота работает в 4–6 раз медленнее. Цикл нужно увеличить с 60 до 240+ мин или повышать концентрацию, что бьёт по прокладкам.
3. Пропущенная нейтрализация
Остаточная кислота в каналах разъедает прокладки EPDM и микротрещины в нержавейке месяцами после промывки. Обязательно щёлочь + контроль pH.
4. Промывка по водопроводу без отсечения
Часть раствора уходит в магистраль, где встречает медные фитинги, оцинковку, прокладки кранов — разрушает их. Только закрытый контур через бустер.
5. Реверс направления потока пропущен
Накипь оседает преимущественно с одной стороны пластин. Без смены направления потока половина отложений остаётся нетронутой.
6. Промывка кислотой по биоплёнке
Биоплёнка устойчива к кислотам и блокирует доступ реагента к подложке. Сначала щёлочь + ПАВ + биоцид, потом кислота.
7. Нет замеров до/после
Без фиксации ΔP и ΔT до и после невозможно подтвердить эффект и аргументировать смету эксплуатации. Замеры — часть акта.
8. Слив в канализацию без согласования
Концентрированная кислота или щёлочь — нарушение СанПиН. Отработанные растворы нейтрализуются до pH 6–9, потом сливаются.
Часто задаваемые вопросы
Как часто нужно делать промывку?
Можно ли промывать паяный теплообменник?
Сколько длится промывка?
Какие реагенты можно купить отдельно?
Что лучше — промыть или заменить?
Можно ли промыть теплообменник своими руками?
Что входит в акт сдачи-приёмки?
Нужна ли замена прокладок после разборной промывки?
Промывка теплообменника бассейна — есть особенности?
Как заказать выездную диагностику?
Заказать промывку — выезд инженера ТПЛ-Сервис
Инженер ТПЛ-Сервис приезжает на объект и области в течение 24–48 часов, в регионы — по согласованному графику. С собой бустер серии КС, реагенты BWT/Cillit/Boilag, манометры, pH-метр, СИЗ и комплект уплотнений основных типоразмеров (РИДАН, ЭТРА, Alfa Laval, Kelvion). На месте — диагностика, согласование сметы, выполнение работ, замеры ΔP/ΔT, опрессовка, акт.
Если вы только подбираете аппарат — посмотрите подборки для отопления, для ГВС, пластинчатые ПТО и читайте гайд «Как выбрать теплообменник».
