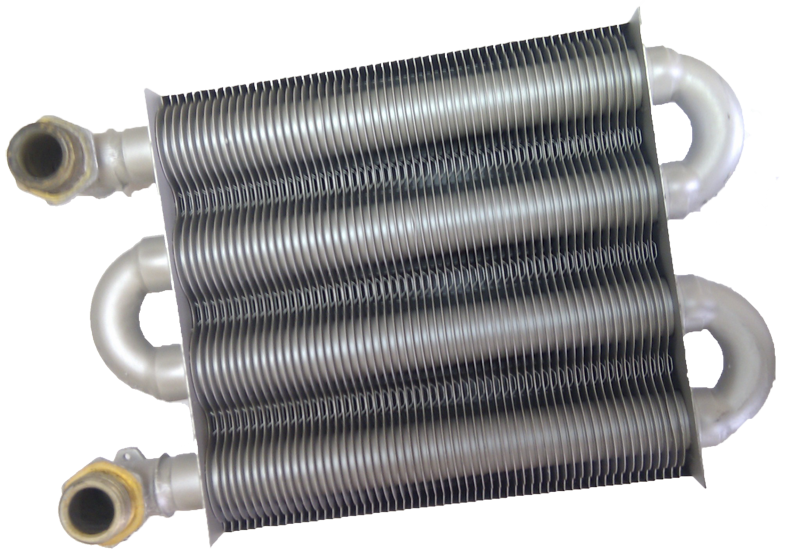

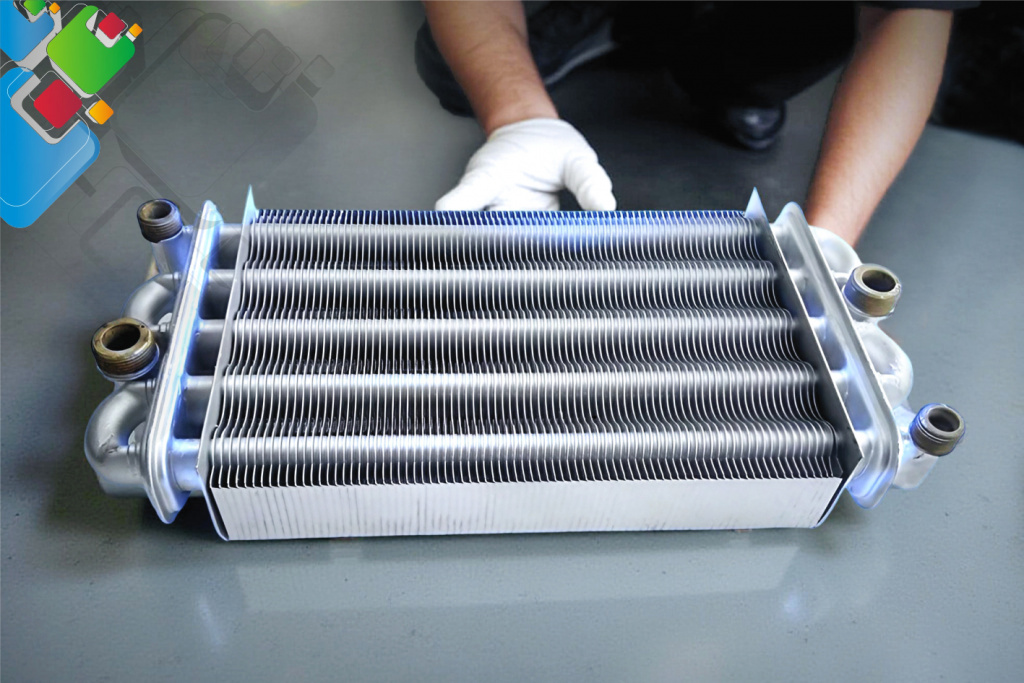

Теплообменник для котла

Зачем нужен теплообменник между котлом и системой

Котёл — это сердце котельной, и сердце надо беречь. Теплообменник в обвязке выполняет роль «фильтра-разделителя» между котловым контуром и системой отопления: котёл циркулирует через свой первичный контур, а потребители (радиаторы, тёплый пол, бойлер ГВС) — через вторичный. Между ними — пластинчатый или кожухотрубный теплообменник, который передаёт тепло, но не пропускает грязь, кислород и агрессивные присадки.

Такая гидравлическая развязка решает три инженерные задачи сразу: защищает котёл, развязывает контуры по давлению и расходу, позволяет использовать антифриз там, где он действительно нужен.

Три ключевые причины ставить ТО на котёл

• Защита от грязи и шлама. Старая разводка отопления — это ржавчина, окалина, накипь и магнетит. Через теплообменник эта взвесь не попадает в чувствительный пластинчатый блок настенного котла или в чугунные секции напольного.
• Антифриз — только во вторичном контуре. Большинство производителей котлов (особенно газовых конденсационных) запрещают пропиленгликоль в первичном контуре, иначе теряется гарантия. С разделительным ТО гликоль остаётся в системе отопления, а в котле — чистая вода.
• Гидравлическая развязка. Расход через котёл задаёт его внутренний насос, расход в системе отопления — отдельные циркуляционные насосы. Они не «дерутся» друг с другом, не возникает гидравлических ударов и срыва пламени горелки.

Дополнительно теплообменник кислородной защиты нужен в системах с диффузионно проницаемыми трубами (например, металлопластиковыми тёплыми полами без EVOH-барьера) — иначе кислород проходит сквозь стенку, окисляет металл и убивает котёл за 3–5 лет. Подробнее — в статье водяной теплообменник для отопления.

Логика проста: котёл греет небольшую петлю воды через свой внутренний насос; эта вода в теплообменнике отдаёт тепло вторичному контуру, который уходит к потребителям. См. также практическое руководство — подключение теплообменника.

Какой тип теплообменника подобрать под котёл

Под котлы 5–500 кВт чаще всего применяются три конструктивных типа: паяные пластинчатые (ПТО), разборные пластинчатые и кожухотрубные. Выбор зависит от мощности, требований к обслуживанию и характера теплоносителя.

Когда брать какой

Для большинства частных домов и квартир — паяный ПТО на 20–60 кВт. Для котельной коттеджного посёлка, гостиницы, бассейна, школы — разборный ПТО на 100–500 кВт. Для предприятия с собственной ТЭЦ или паровым котлом — кожухотрубный. Подробное сравнение паяных и разборных теплообменников.

Отдельная категория — паяные ПТО с медной пайкой: оптимальны для воды и гликолей, но не подходят для аммиака и некоторых хладонов. Если требования жёстче — берут никелевую пайку.

Теплообменник по типу котла

Каждый котёл — со своим характером: настенный газовый требует осторожности с расходом, твердотопливный — защиты от высоких пиковых температур, пеллетный — стабильности при модулирующей нагрузке. Ниже — подбор для шести самых частых типов.

Газовый настенный (12–35 кВт)

Это бытовой котёл квартиры или небольшого дома. У него уже есть внутренний пластинчатый блок ГВС и насос, поэтому внешний разделительный ТО ставят для защиты от грязной старой разводки или чтобы залить антифриз. Достаточно паяного ПТО 15–30 кВт с резьбой G3/4 или G1, медная пайка, AISI 316L. Идеален паяный ТО для отопления серии РИДАН РС или Alfa Laval CB.

Газовый напольный (35–150 кВт)

Котлы большего дома, гостевого дома, мини-гостиницы. Здесь уже желательна разделительная схема через ТО — особенно если разводка по этажам разная (радиаторы 80°C, тёплый пол 45°C). Берут паяный 50–120 кВт с резьбой G1¼ — G1½ или разборный начальной серии.

Твердотопливный (15–80 кВт)

Дрова и уголь дают резкие скачки температуры — пиковые 90–95°C на выходе котла, потом провалы. Здесь ТО защищает чувствительные тёплые полы и алюминиевые радиаторы от перегрева. Обязательно добавляется буферная ёмкость 25–50 л на 1 кВт мощности. Паяный или разборный ПТО 30–80 кВт, плюс группа безопасности с защитным клапаном 3 бар.

Пеллетный (25–150 кВт)

Пеллетный котёл модулирует мощность 30–100% от номинала. Если ТО подобран впритык — на минимальной мощности температура подачи проседает. Закладывают запас 1.15 от номинала и берут пластины с увеличенной площадью теплообмена. Обычно паяный ТО 40–150 кВт, AISI 316L при использовании пеллет с повышенной зольностью.

Электрический (5–60 кВт)

У электрокотла главный риск — солевые отложения на ТЭН при жёсткой воде. Разделительный ТО держит ТЭНы в чистой деминерализованной воде, а потребители получают тепло через вторичный контур. Паяный 8–60 кВт, AISI 316L.

Дизельный (30–200 кВт)

Дизельные котлы похожи по логике на газовые напольные, но чаще работают в загородных домах без газа и зимой простаивают неделями — а значит, антифриз в системе обязателен. Паяный или разборный ТО 50–200 кВт.

Подробный разбор по применению в коттедже — статья теплообменник для отопления частного дома и теплообменник для частного дома.

Расчёт мощности теплообменника под котёл

Базовое правило: мощность ТО должна быть равна или больше мощности котла с запасом 5–15%. Этот запас покрывает падение эффективности из-за лёгкого засора и неточностей температурного графика.

Какие исходные данные нужны для точного расчёта

• Q (кВт) — мощность котла или максимальная нагрузка системы отопления
• T1 / T2 — температурный график первичного контура котла (например, 80/60°C)
• t1 / t2 — температурный график вторичного контура (например, 75/55°C для радиаторов или 45/35°C для тёплых полов)
• Среда — вода или гликоль и его концентрация (влияет на теплоёмкость и вязкость)
• ΔP max — допустимые потери давления, обычно ≤ 30 кПа на сторону
• PN — давление в системе, бар

Пример: подбор ТО под газовый котёл 50 кВт

1. Q_котла = 50 кВт, T1/T2 = 80/60°C, t1/t2 = 75/55°C, среда — вода
2. Запас 10%: Q_то = 50 × 1.1 = 55 кВт
3. ΔT_{средний} = ((80-75) + (60-55)) / 2 = 5°C — тесный график, нужны эффективные пластины
4. Подбор: паяный 60 кВт, ~30 пластин, AISI 316L, медная пайка, резьба G1¼
5. Проверка: ΔP < 25 кПа, скорость 0.3–0.5 м/с

Если у вас неясные параметры — отправьте опросный лист, и инженер ТПЛ-Сервис посчитает ТО за 30–60 минут. Подробнее о методике — статья тепловой расчёт теплообменника.

Поправка на антифриз

Пропиленгликоль 30–40% снижает коэффициент теплопередачи примерно на 10–15% и увеличивает потери давления на 15–20%. Поэтому если во вторичке гликоль — берут не 10%, а 15–20% запаса. Каталог совместимых смесей — теплоносители для систем отопления.

Материалы пластин и припоя

99% котельных задач закрываются двумя марками нержавейки и медной пайкой. Но есть ситуации, когда нужно отступить от стандарта — например, при использовании присадок для очистки, мягкой воды с низким pH или морской воды для теплового насоса.

В подавляющем большинстве случаев под котёл — AISI 316L пластины и медная пайка. Это золотой стандарт. Подробнее — теплообменники из нержавеющей стали.

Уплотнения для разборных ТО

• NBR — нитриловая резина, до +110°C, дешевле, бытовое отопление
• EPDM — этилен-пропиленовая резина, до +150°C, стандарт для ГВС и систем с гликолем
• FKM (Viton) — фтор-каучук, до +180°C, агрессивные среды

Соединения: резьба, фланцы, пайка

Тип соединения подбирают по диаметру трубопровода котла и по площадке монтажа. Ниже — типовые присоединительные размеры для котельных мощностью до 500 кВт.

Для типовой замены или модернизации старой системы инженер подбирает ТО под существующие диаметры обвязки, чтобы не переделывать котельную полностью. Если делается с нуля — лучше сразу заложить фланцы, чтобы при росте нагрузки не упереться в пропускную способность.

Бренды для котельных задач

Делим бренды на две группы: отечественные/локализованные (короткие сроки, гарантия в РФ, доступные запчасти) и зарубежные премиум (Alfa Laval, SWEP, Danfoss — длительная история, гарантия от вендора).

При выборе бренда смотрят на: гарантию, доступность сервиса, наличие запчастей (особенно уплотнений), сроки поставки и фактическую цену. КС — оптимальный баланс для 90% бытовых и средних коммерческих задач, при этом ТО приходит за 1–3 дня со склада в РФ.

Почему менеджер не называет цену сразу — это нормальная практика подбора ТО, объяснили в статье почему менеджер не говорит цену сразу.

Схемы подключения ТО к котлу

Самые востребованные схемы для частных и коммерческих котельных — три: с антифризом во вторичном контуре, через гидрострелку и через индивидуальный тепловой пункт (ИТП).

Схема 1: антифриз во вторичном контуре

Классика частных домов с сезонным проживанием. В первичке (через котёл) — обычная вода. В системе отопления — пропиленгликоль 30–40%, который не замерзает до -25°C. Защищает от размораживания, котёл остаётся «чистым».

• Котёл — расширительный бачок 1 — насос 1 — паяный ТО — обратно в котёл
• Радиаторы / тёплый пол — расширительный бачок 2 — насос 2 — ТО — обратно
• Каждый контур со своей группой безопасности, манометром и термометром

Схема 2: с гидрострелкой

Если ТО ставить не обязательно, но нужно развязать гидравлику — берут гидрострелку. ТО ставится тогда, когда дополнительно нужна полная развязка по давлению и средам. Часто компонуют каскад из 2–3 котлов на одну стрелку, а потом — теплообменник на каждый отдельный коллектор (радиаторы, ТП, бассейн, ГВС).

Схема 3: через ИТП

Для зданий с собственной котельной и сложной разветвлённой системой — ИТП с теплообменниками на отопление и ГВС. Подробнее: принципы работы и устройство теплового пункта и какой эффект даёт установка ИТП.

Монтаж и обвязка ТО при котле

Сам ТО — пассивный элемент, но обвязка вокруг него критична для долгого ресурса. Без правильной группы безопасности теплообменник работает не дольше 2–3 лет — закисляется, забивается шламом или разрушается от гидроударов.

Обязательные элементы обвязки

1. Расширительный бак (для каждого контура отдельно): 10% от объёма контура для воды, 15% — для гликоля.
2. Предохранительный клапан 3 бар на каждом контуре, отвод в дренаж.
3. Манометры до и после ТО на каждой стороне.
4. Термометры на входе и выходе по обеим сторонам — для диагностики засора.
5. Фильтры сетчатые / магнитные перед ТО с каждой стороны: 250–500 мкм.
6. Шаровые краны перед/после ТО для возможности промывки без слива всей системы.
7. Воздухоотводчики в верхних точках — иначе ТО завоздушится.
8. Автоматический подпиточный узел для поддержания давления.

Пошаговая инструкция — подключение теплообменника.

Промывка котельного ТО

Раз в 2–4 года ТО надо промывать химией: накипь и магнетит снижают теплопередачу. Признак — разница температур до/после теплообменника растёт. Технология: подключают станцию промывки, циркулируют раствор лимонной или сульфаминовой кислоты 5–8% 4–8 часов. Подробнее: промывка теплообменника котла, общие принципы промывки и оборудование для промывки.

Если промывка не помогает — теплообменник пора менять. Признаки и алгоритм — в статье основные причины замены водяного теплообменника и замена теплообменника.

8 ошибок при подборе ТО для котла

10 ответов на вопросы по ТО для котла

Подбор ТО для котла за 30–60 минут

Инженеры ТПЛ-Сервис подбирают теплообменник под котёл любой мощности — от настенника 24 кВт до промышленной котельной 5 МВт. Назовите тип котла, его мощность, температурный график подачи/обратки, потребители (радиаторы, тёплый пол, ГВС, бассейн) и среду — мы посчитаем ТО за 30–60 минут. В подборку включаем 2–3 варианта: бренд КС от ТПЛ-Сервис со склада, РИДАН РС, ЭТРА, по запросу — Alfa Laval CB, SWEP B, Danfoss XB.
